รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Hengcheng
ได้รับการรับรอง: ISO Patent Certificate High-Tech Product Certificate
หมายเลขรุ่น: PCD24/H PCD26/H PCD28/H PCD30/H
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: บรรจุภัณฑ์ขนส่งมาตรฐาน
เวลาการส่งมอบ: 60 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต: 5 ชุด\เดือน
ชื่อ: |
ระบบลำเลียงแบบนิวเมติก ถังส่งกำลังแบบหนาแน่น |
พิมพ์: |
ระบบลำเลียงด้วยลม |
อุตสาหกรรมที่เกี่ยวข้อง: |
ร้านซ่อมเครื่องจักร, โรงงานผลิต |
โครงสร้าง: |
ระบบสายพานลำเลียง |
ปริมาณการจัดส่ง: |
＞300t/h |
ให้บริการหลังการขาย: |
วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ |
สี: |
คำขอลูกค้า |
แอปพลิเคชัน: |
ระบบลำเลียงผงละเอียด |
ระยะทาง: |
＞2000m |
การใช้พลังงาน: |
＜3.8kWh/t·km |
ชื่อ: |
ระบบลำเลียงแบบนิวเมติก ถังส่งกำลังแบบหนาแน่น |
พิมพ์: |
ระบบลำเลียงด้วยลม |
อุตสาหกรรมที่เกี่ยวข้อง: |
ร้านซ่อมเครื่องจักร, โรงงานผลิต |
โครงสร้าง: |
ระบบสายพานลำเลียง |
ปริมาณการจัดส่ง: |
＞300t/h |
ให้บริการหลังการขาย: |
วิศวกรที่พร้อมให้บริการเครื่องจักรในต่างประเทศ |
สี: |
คำขอลูกค้า |
แอปพลิเคชัน: |
ระบบลำเลียงผงละเอียด |
ระยะทาง: |
＞2000m |
การใช้พลังงาน: |
＜3.8kWh/t·km |

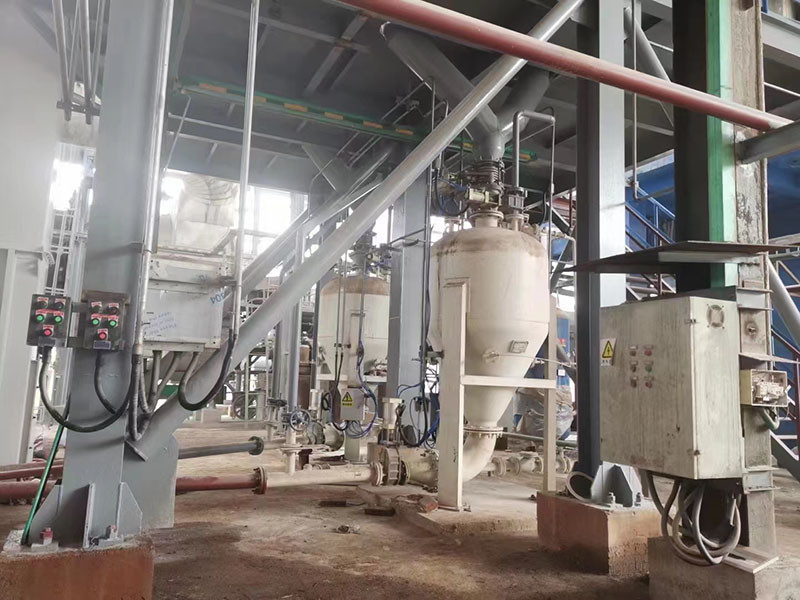

ปริมาณการจัดส่งขนาดใหญ่ระบบลำเลียงด้วยลมถังส่งเฟสหนาแน่น
คำอธิบาย
PCD ชนิดแรงดันบวกแรงดันบวกเฟสหนาแน่นลำเลียงปั๊มชนิดถังกำหนดปริมาตรของปั๊มตามลักษณะ ขนาดอนุภาค ระยะการลำเลียงและปริมาณการลำเลียงของวัสดุลำเลียง นั่นคือ การออกแบบแบบสแตนด์อโลนจะดำเนินการ เพื่อให้ การลำเลียงสามารถลดลงได้ในระดับสูงสุดภายใต้เงื่อนไขของการปฏิบัติตามข้อกำหนดของกระบวนการการใช้พลังงาน
[ข้อดีและคุณสมบัติของผลิตภัณฑ์]
① ความสามารถในการลำเลียงขนาดใหญ่: >300t/h;
② ทางไกล: >2000 เมตร;
③ ใช้พลังงานต่ำ: <3.8kWh/t·km;
④ การสึกหรอเล็กน้อย: อายุการใช้งานของท่อมากกว่า 10 ปี
⑤ ความเร็วต่ำ: ความเร็วเริ่มต้น 6～10m/s;
⑥ อัตราส่วนการผสมสูง: >30 กก./กก.
⑦ รูปแบบกระบวนการที่ยืดหยุ่น ไม่มีฝุ่น อัตราการทำงานสูง การลงทุนที่ต่ำกว่า และค่าบำรุงรักษาน้อยกว่าการลำเลียงทางกล
[ช่องสมัคร]
PCD อุปกรณ์และระบบลำเลียงแบบนิวแมติกมีการใช้กันอย่างแพร่หลายในวัสดุก่อสร้าง อุตสาหกรรมเคมี เหมืองแร่ พลังงานไฟฟ้า โลหะวิทยา และอุตสาหกรรมอื่นๆ
[วัสดุลำเลียง]
ปูนซีเมนต์, อาหารดิบ, เถ้าลอย, ปูนขาว, ตะกรันคาร์ไบด์แห้ง, ผงตะกรัน, ผงตะกรันเหล็ก, ผงถ่านหิน, ผงอลูมินา, ผงกรดกำมะถัน, ผงฟอสฟอรัส, ผงไพโรฟิลไลต์และผงซิลิกอนอินทรีย์ ฯลฯ
ตารางพารามิเตอร์ปั๊มถังลำเลียงนิวเมติกความจุขนาดใหญ่
| วัสดุลำเลียง | ความหนาแน่นรวม (t/m3) | แบบอย่าง | PCD24 / H | PCD26 / H | PCD28 / H | กรมควบคุมมลพิษ30/H | ระยะลำเลียง | |
| ข้อมูลจำเพาะ | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | ระดับ (ม.) | ระดับ (ม.) | ||
| ถ่านหินแหลกลาญ | 0.5 | ปริมาณการจัดส่ง (t/h) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
| เถ้าลอย | 0.75 | 75~125 | 85~130 | 95~160 | 125~190 | 200 | 20 | |
| ผงหินปูน/ผงแร่ | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| ปูนซิเมนต์/อาหารดิบ | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
ตารางพารามิเตอร์ปั๊มถังลำเลียงแบบนิวเมติกทางไกล
| วัสดุลำเลียง | ความหนาแน่นรวม (t/m3) | แบบอย่าง | PCD24/L | PCD26/L | PCD28/L | PCD30/L | ระยะลำเลียง | |
| ข้อมูลจำเพาะ | 16~20m3 | 18~22m3 | 20~27m3 | 26~32m3 | ระดับ (ม.) | ระดับ (ม.) | ||
| ถ่านหินแหลกลาญ | 0.5 | ปริมาณการจัดส่ง (t/h) | 20~40 | 25~45 | 30~55 | 45~65 | 1000 | 25 |
| เถ้าลอย | 0.75 | 35~60 | 45~65 | 45~80 | 65~95 | 1000 | 25 | |
| ผงหินปูน/ผงแร่ | 0.8 | 40~65 | 45~70 | 50~85 | 70~100 | 1000 | 25 | |
| ปูนซิเมนต์/อาหารดิบ | 1 | 50~80 | 55~90 | 65~110 | 90~120 | 1000 | 25 |
|
ตารางพารามิเตอร์ปั๊มถังลำเลียงแบบใช้ลมแบบกริดธรรมดา
| วัสดุลำเลียง | ความหนาแน่น (t/m3) | แบบอย่าง | PCD18/ไม่มี | PCD20/ไม่มี | PCD20/ไม่มี | ระยะลำเลียงอ้างอิง | |
| ข้อมูลจำเพาะ | 5.0~6.7m3 | 7.0~10.0m3 | 10.0~15.0m3 | ระดับ (ม.) | แนวตั้ง (ม.) | ||
| ถ่านหินแหลกลาญ | 0.5 | ปริมาณการจัดส่ง (t/h) | 12~20 | 16~32 | 25~50 | 500 | 30 |
| เถ้าลอย | 0.75 | 18~32 | 25~48 | 35~70 | 50 | ||
| ผงหินปูน/ผงแร่ | 0.8 | 20~35 | 26~51 | 38~75 | 500 | 30 | |
| ปูนซิเมนต์/อาหารดิบ | 1.0 | 24~42 | 32~65 | 48~95 | 500 | 30 | |
| ผงซิลิกอน | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
|
ตารางพารามิเตอร์ของปั๊มลมลำเลียงบังเกอร์ขนาดเล็ก
| วัสดุ | ความหนาแน่น (t/m3) | แบบอย่าง | PCD08/M | PCD10/M | PCD12 / M | PCD14 / M | ระยะลำเลียงอ้างอิง | |
| ข้อมูลจำเพาะ | 0.2~0.5m3 | 0.6~1.6m3 | 1.5~2.5m3 | 2.5~5.0m3 | ระดับ (ม.) | แนวตั้ง (ม.) | ||
| ถ่านหินแหลกลาญ | 0.5 | ปริมาณการจัดส่ง (t/h) | 0.5~1.8 | 1.5~5.5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
| เถ้าลอย | 0.75 | 0.9~2.8 | 2.5~8.5 | 7.0~14.0 | 12.0~27.0 | 100 | 20 | |
| ผงหินปูน/ผงแร่ | 0.8 | 1.0~3.0 | 3.0~9.0 | 8.0~15.0 | 12.0~28.0 | 100 | 20 | |
| ปูนซิเมนต์/อาหารดิบ | 1.0 | 1.2~3.5 | 3.5~11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
| ผงซิลิกอน | 1.2 | 1.5~4.0 | 4.5~13.5 | 12.0~20.0 | 19.0~43.0 | 100 | 20 | |
ปัจจุบันระยะการลำเลียงในแนวนอนที่ยาวที่สุดของเราคือ 2200 ม. และความสูง 30 ม.ความสามารถในการลำเลียงสูงสุดของหน่วยเดียวคือ 300 ตันต่อชั่วโมงการใช้พลังงานลำเลียงน้อยกว่า 3.8kWh/t·km อายุการใช้งานของท่อส่งตรงมากกว่า 10 ปี และอายุการใช้งานของข้อศอกคือ 3 ปีหรือมากกว่า
ตามความต้องการของลูกค้า ตามข้อกำหนดและประสิทธิภาพของวัสดุผง ระยะลำเลียง ปริมาณลำเลียงและสภาพทางภูมิศาสตร์ และพารามิเตอร์อื่น ๆ ที่ลูกค้าจัดเตรียมไว้ เรากำหนดแผนดีที่สุดสำหรับการออกแบบทางวิศวกรรมและการเลือกอุปกรณ์โดยเฉพาะ เช่น การคำนวณ ปริมาณอากาศและอัตราส่วนของท่อ, การรับฝุ่นในคลังสินค้าและแผนหลังการขาย ฯลฯ จากประสบการณ์การปฏิบัติงานด้านวิศวกรรมจำนวนมาก การลำเลียงนิวแมติกเป็นระยะ ๆ แบบหนาแน่นด้วยแรงดันบวกส่วนใหญ่แบ่งออกเป็นสามกระบวนการทางเทคโนโลยีดังต่อไปนี้:
(แผนภูมิการไหลของกระบวนการลำเลียงของแรงดันบวกเฟสหนาแน่นการลำเลียงด้วยลมไปยังคลังสินค้าผลิตภัณฑ์สำเร็จรูปหนึ่งแห่ง)
(แผนภูมิการไหลของกระบวนการลำเลียงของแรงดันบวกเฟสหนาแน่นการลำเลียงด้วยลมไปยังคลังสินค้าผลิตภัณฑ์สำเร็จรูป 2 แห่ง)
(แผนภูมิผังกระบวนการของการลำเลียงเฟสหนาแน่นแรงดันบวก + การจัดส่งการวัดแสง)
