รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Hengcheng
ได้รับการรับรอง: ISO Patent Certificate High-Tech Product Certificate
หมายเลขรุ่น: PCD18/N PCD20/N PCD22/N PCD08/M PCD10/M PCD12/M PCD14/M
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: ต่อรองได้
รายละเอียดการบรรจุ: บรรจุภัณฑ์จัดส่งมาตรฐาน
เวลาการส่งมอบ: 60 วัน
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
สามารถในการผลิต: 5 ชุด\เดือน
ชื่อ: |
ปั๊มลำเลียงแบบใช้ลม |
พิมพ์: |
การลำเลียงด้วยลม |
คุณสมบัติวัสดุ: |
ทนความร้อน |
ส่วนประกอบหลัก: |
ปั้ม,กระปุก,บมจ |
หลักการทำงาน: |
การควบคุมอัตโนมัติของ PLC |
วัสดุลำเลียง: |
ผงถ่านหิน, เถ้าลอย, ผงหินปูน/ผงแร่, ซีเมนต์/แป้งดิบ, ซิลิกาฟูม |
วัสดุ: |
เหล็กกล้าคาร์บอน |
แอปพลิเคชัน: |
ระบบลำเลียง |
ได้รับการรับรอง: |
CE ISO |
บริการหลังการรับประกัน: |
วิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ อะไหล่ฟรี |
ความเร็ว: |
ความเร็วเริ่มต้น 6～10m/s |
ชื่อ: |
ปั๊มลำเลียงแบบใช้ลม |
พิมพ์: |
การลำเลียงด้วยลม |
คุณสมบัติวัสดุ: |
ทนความร้อน |
ส่วนประกอบหลัก: |
ปั้ม,กระปุก,บมจ |
หลักการทำงาน: |
การควบคุมอัตโนมัติของ PLC |
วัสดุลำเลียง: |
ผงถ่านหิน, เถ้าลอย, ผงหินปูน/ผงแร่, ซีเมนต์/แป้งดิบ, ซิลิกาฟูม |
วัสดุ: |
เหล็กกล้าคาร์บอน |
แอปพลิเคชัน: |
ระบบลำเลียง |
ได้รับการรับรอง: |
CE ISO |
บริการหลังการรับประกัน: |
วิศวกรพร้อมให้บริการเครื่องจักรในต่างประเทศ อะไหล่ฟรี |
ความเร็ว: |
ความเร็วเริ่มต้น 6～10m/s |

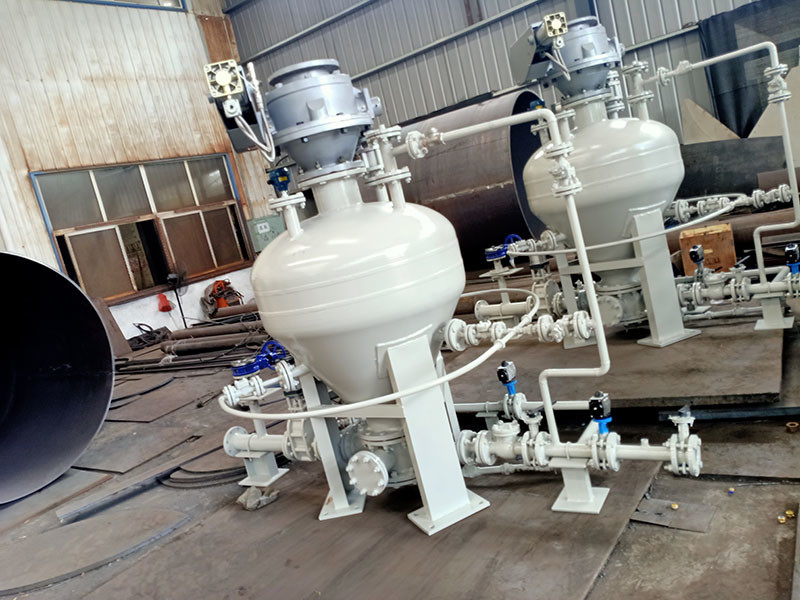

การควบคุม PLC ระบบอุปกรณ์ลำเลียงเฟสหนาแน่น ปั๊มลำเลียงนิวเมติกแบบผง
คำอธิบาย
ปั๊มลำเลียงด้วยลมของไซโลใช้วิธีการลำเลียงด้วยลมแรงดันบวกเพื่อลำเลียงวัสดุผง ซึ่งใช้กันอย่างแพร่หลายในการลำเลียงเถ้าลอย ซีเมนต์ ซีเมนต์ดิบป่น ผงแร่ และวัสดุอื่นๆ ในโรงไฟฟ้าท่อขนส่งสามารถจัดเรียงได้อย่างยืดหยุ่นตามสภาพภูมิประเทศเพื่อให้เกิดการขนส่งแบบรวมศูนย์ กระจายอำนาจ ระดับความสูง และระยะทางไกลกระบวนการขนส่งไม่ได้รับผลกระทบจากสภาพธรรมชาติ และสามารถมั่นใจได้ว่าวัสดุจะไม่ได้รับผลกระทบจากความชื้นและการปกป้องสิ่งแวดล้อมอุปกรณ์นี้ใช้ระบบควบคุม PLC ซึ่งสามารถควบคุมได้โดยอัตโนมัติหรือด้วยตนเองหลังจากการฝึกฝนมาอย่างยาวนาน ได้รับการพิสูจน์แล้วว่าอุปกรณ์มีประสิทธิภาพการทำงานที่มั่นคง คุณภาพที่เชื่อถือได้ และไม่มีมลพิษทางฝุ่นระหว่างการส่งสัญญาณเป็นอุปกรณ์ลำเลียงแบบใช้ลมในอุดมคติ
ตามข้อมูลจำเพาะและประสิทธิภาพของวัสดุผง ระยะการลำเลียง ความสามารถในการลำเลียง และเงื่อนไขทางภูมิศาสตร์ที่ลูกค้ากำหนด เราได้กำหนดรูปแบบที่ดีที่สุดสำหรับการลำเลียงด้วยลม รวมถึงการคำนวณปริมาณอากาศ สัดส่วนของท่อ การบำบัดฝุ่นใน ถังรับสินค้าและแผนหลังการขาย
ตารางพารามิเตอร์ปั๊มถังลำเลียงแบบนิวเมติกความจุขนาดใหญ่
| วัสดุลำเลียง | ความหนาแน่นรวม (t/m3) | แบบอย่าง | PCD24/ชม | PCD26/ชม | PCD28/ชม | PCD30/ชม | ระยะการลำเลียง | |
| ข้อมูลจำเพาะ | 16~20m3 | 18~22m3 | 20~27 ลบ.ม | 26~32m3 | ระดับ (ม.) | ระดับ (ม.) | ||
| ถ่านหินป่น | 0.5 | ปริมาณการจัดส่ง (ตัน/ชั่วโมง) | 50~80 | 60~90 | 65~110 | 80~130 | 200 | 20 |
| เถ้าลอย | 0.75 | 75~125 | 85~130 | 95~160 | 125~190 | 200 | 20 | |
| ผงหินปูน/ผงแร่ | 0.8 | 80~130 | 90~140 | 100~170 | 130~200 | 200 | 20 | |
| ซีเมนต์ / อาหารดิบ | 1 | 100~150 | 115~175 | 130~215 | 165~260 | 200 | 20 | |
ตารางพารามิเตอร์ปั๊มถังลำเลียงแบบนิวแมติกทางไกล
| วัสดุลำเลียง | ความหนาแน่นรวม (t/m3) | แบบอย่าง | PCD24/ล | PCD26/ล | PCD28/ลิตร | PCD30/ล | ระยะการลำเลียง | |
| ข้อมูลจำเพาะ | 16~20m3 | 18~22m3 | 20~27 ลบ.ม | 26~32m3 | ระดับ (ม.) | ระดับ (ม.) | ||
| ถ่านหินป่น | 0.5 | ปริมาณการจัดส่ง (ตัน/ชั่วโมง) | 20~40 | 25~45 | 30~55 | 45~65 | 1,000 | 25 |
| เถ้าลอย | 0.75 | 35~60 | 45~65 | 45~80 | 65~95 | 1,000 | 25 | |
| ผงหินปูน/ผงแร่ | 0.8 | 40~65 | 45~70 | 50~85 | 70~100 | 1,000 | 25 | |
| ซีเมนต์ / อาหารดิบ | 1 | 50~80 | 55~90 | 65~110 | 90~120 | 1,000 | 25 |
|
ตารางพารามิเตอร์ปั๊มถังลำเลียงแบบนิวเมติกแบบกริดธรรมดา
| วัสดุลำเลียง | ความหนาแน่นรวม(ตัน/ลบ.ม.) | แบบอย่าง | PCD18/น | กรมควบคุมมลพิษ 20/N | กรมควบคุมมลพิษ 20/N | ระยะการลำเลียงอ้างอิง | |
| ข้อมูลจำเพาะ | 5.0~6.7 ลบ.ม | 7.0~10.0m3 | 10.0~15.0m3 | ระดับ (ม.) | แนวตั้ง (ม.) | ||
| ถ่านหินป่น | 0.5 | ปริมาณการจัดส่ง (ตัน/ชั่วโมง) | 12~20 | 16~32 | 25~50 | 500 | 30 |
| เถ้าลอย | 0.75 | 18~32 | 25~48 | 35~70 | 50 | ||
| ผงหินปูน/ผงแร่ | 0.8 | 20~35 | 26~51 | 38~75 | 500 | 30 | |
| ซีเมนต์ / อาหารดิบ | 1.0 | 24~42 | 32~65 | 48~95 | 500 | 30 | |
| ผงซิลิกอน | 1.2 | 28~50 | 40~75 | 55~115 | 500 | 30 |
|
ตารางพารามิเตอร์ของปั๊มบังเกอร์ลำเลียงด้วยลมขนาดเล็ก
| วัสดุ | ความหนาแน่นรวม(ตัน/ลบ.ม.) | แบบอย่าง | PCD08/ม | PCD10/ม | PCD12/ม | PCD14/ม | ระยะการลำเลียงอ้างอิง | |
| ข้อมูลจำเพาะ | 0.2~0.5 ลบ.ม | 0.6~1.6 ลบ.ม | 1.5~2.5 ลบ.ม | 2.5~5.0m3 | ระดับ (ม.) | แนวตั้ง (ม.) | ||
| ถ่านหินป่น | 0.5 | ปริมาณการจัดส่ง (ตัน/ชั่วโมง) | 0.5~1.8 | 1.5~5.5 | 5.0~9.0 | 8.0~18.0 | 100 | 20 |
| เถ้าลอย | 0.75 | 0.9~2.8 | 2.5~8.5 | 7.0~14.0 | 12.0~27.0น | 100 | 20 | |
| ผงหินปูน/ผงแร่ | 0.8 | 1.0~3.0 | 3.0~9.0 | 8.0~15.0 | 12.0~28.0 น | 100 | 20 | |
| ซีเมนต์ / อาหารดิบ | 1.0 | 1.2~3.5 | 3.5~11.5 | 10.0~18.0 | 16.0~36.0 | 100 | 20 | |
| ผงซิลิกอน | 1.2 | 1.5~4.0 | 4.5~13.5 | 12.0~20.0 | 19.0~43.0 | 100 | 20 | |
หลักการ
มีสองวิธีในการระบายออกจากถังปั๊ม ซึ่งวิธีระบายด้านล่างเป็นวิธีที่พบได้บ่อยที่สุดวัสดุในถังสามารถทำเป็นฟลูอิไดซ์ได้โดยการเติมก๊าซลงในเครื่องเติมอากาศทรงกรวย หัวฉีดหรือวิธีอื่นๆแผ่นเติมอากาศฟลูอิไดเซชัน (ชั้น) ถูกจัดเรียงที่ด้านล่างเพื่อระบายวัสดุที่ส่วนบนของถังการกระจายของก๊าซที่ขนส่งบนระนาบอินพุตที่แตกต่างกันในถังขึ้นอยู่กับลักษณะของวัสดุที่ขนส่ง
คุณสมบัติหลักของผลิตภัณฑ์
① ความสามารถในการลำเลียงขนาดใหญ่: > 300t/h;
② ระยะทางไกล: ＞ 2000m;
③ การใช้พลังงานต่ำ: ＜ 3.8kWh/t · km;
④ การสึกหรอเล็กน้อย: อายุการใช้งานของท่อ >10 ปี;
⑤ ความเร็วต่ำ: ความเร็วเริ่มต้น 6~10m/s;
⑥ อัตราส่วนผสมสูง: ＞ 30 กก./กก.
⑦ รูปแบบกระบวนการที่ยืดหยุ่น ไม่มีฝุ่น อัตราการทำงานสูง การลงทุนต่ำกว่าระบบส่งกำลังเชิงกล และค่าบำรุงรักษาน้อยกว่า
พื้นที่ใช้งาน
อุปกรณ์และระบบลำเลียงด้วยลม PCD ถูกนำมาใช้อย่างแพร่หลายในวัสดุก่อสร้าง เคมี เหมืองแร่ พลังงานไฟฟ้า โลหะวิทยา และอุตสาหกรรมอื่นๆวัสดุลำเลียง ได้แก่ ซีเมนต์ อาหารดิบ เถ้าลอย ปูนขาว ตะกรันคาร์ไบด์ที่แห้งแล้ว ผงตะกรัน ผงตะกรันเหล็กกล้า ถ่านหินป่น ผงอะลูมิเนียมออกไซด์ ผงอะลูมิเนียม ผงฟอสเฟต ผงไพโรฟิลไลต์ และผงซิลิกอนอินทรีย์
