Ash Silo Pump Equipment Pneumatic Conveying หลายข้อมูลจำเพาะ

ข้อมูลจำเพาะหลายรายการ อุปกรณ์ปั๊มไซโลเถ้าออกแบบมาเป็นพิเศษ การลำเลียงด้วยลม

คำอธิบาย

หลักการทำงานของระบบไซโลปั๊มคือการลำเลียงด้วยลมความเร็วต่ำแบบเฟสหนาแน่น ซึ่งจะลำเลียงวัสดุด้วยความเร็วที่ต่ำกว่าความเร็วของระบบกันสะเทือนที่ความเร็วนี้ ซึ่งแตกต่างจากการลำเลียงวัสดุแต่ละชนิด วัสดุไม่จำเป็นต้องผสมกับตัวกลางในการลำเลียงทั้งหมดวัสดุเคลื่อนที่ไปตามท่อในเนินทรายต่อเนื่องหรือสลับสถานะระหว่างปลั๊กอากาศและวัสดุในระดับหนึ่ง วิธีการลำเลียงนี้ช่วยให้ความเร็วในการลำเลียงวัสดุต่ำกว่าความเร็วของช่วงล่างมาก ดังนั้นจึงหลีกเลี่ยงปัญหาทั่วไปที่เกิดจากความเร็วของวัสดุสูงในการลำเลียงด้วยลมแบบดั้งเดิม

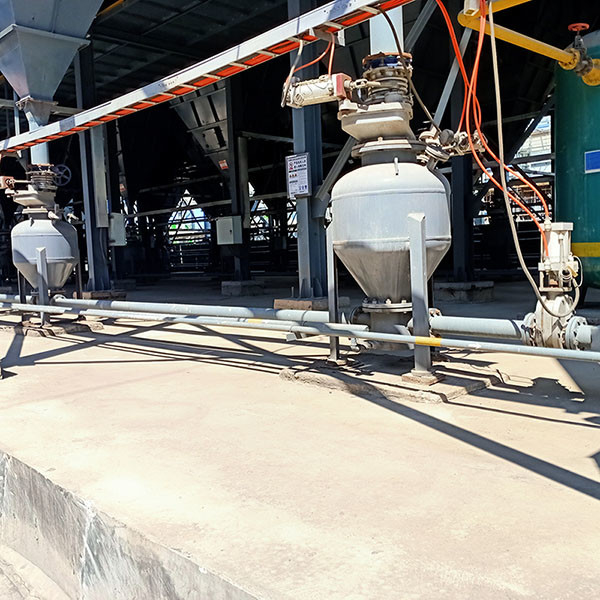

ปั๊มไซโลติดตั้งวาล์วโดมปิดผนึกด้วยแรงดันที่สามารถปิดผ่านคอลัมน์วัสดุที่อยู่กับที่ปั๊มถังขยะใช้ท่อระบายด้านล่าง และติดตั้งระบบควบคุมก๊าซบนฐานการติดตั้งของปั๊มถังขยะตัวแรกในยูนิตระบบลำเลียงปั๊มถังขยะจุดป้อนหลายจุดเชื่อมต่อเป็นชุดเพื่อสร้างท่อลำเลียง และปั๊มไซโลทั้งชุดป้อนพร้อมกันสัญญาณจากเครื่องวัดระดับถังเก็บขี้เถ้าหนึ่งถังขึ้นไปจะเปิดใช้งานระบบปั๊มไซโลเพื่อเริ่มรอบการลำเลียง

ตารางพารามิเตอร์ปั๊มถังลำเลียงแบบนิวเมติกความจุขนาดใหญ่


ตารางพารามิเตอร์ปั๊มถังลำเลียงแบบนิวแมติกทางไกล

ตารางพารามิเตอร์ปั๊มถังลำเลียงแบบนิวเมติกแบบกริดธรรมดา

ตารางพารามิเตอร์ของปั๊มบังเกอร์ลำเลียงด้วยลมขนาดเล็ก

ระบบไซโลปั๊มแบบนิวแมติกเฟสหนาแน่นแรงดันบวกชนิด PCD ใช้วาล์วโดมเป็นวาล์วป้อนภายในเวลาป้อนที่กำหนด วาล์วรูปโดมจะเปิดขึ้นและถังแรงดันจะถูกชาร์จเมื่อวัสดุเต็มแล้ว วาล์วโดมจะปิดและปิดผนึกสื่อการลำเลียงเข้าสู่ถังความดันโดยปกติจะใช้อากาศอัดความต้านทานชั่วคราวที่เกิดจากวัสดุจะขนส่งวัสดุไปยังไซโลเป้าหมายระหว่างการขนส่งวัสดุไปตามท่อ ความกดอากาศจะค่อยๆ ลดลงเมื่อวัสดุไปถึงไซโลเป้าหมาย ความดันของอากาศจะลดลงจนใกล้เคียงกับความดันบรรยากาศ ซึ่งระบบควบคุมจะตรวจจับได้จากนั้นถังแรงดันจะหยุดป้อน วาล์วโดมจะเปิดขึ้น และถังแรงดันจะถูกป้อนอีกครั้ง

หากปั๊มถังขยะหยุดการไหลเวียนอย่างต่อเนื่อง วาล์วโดมจะยังคงปิดอยู่และจะไม่มีวัสดุอยู่ในถังความดัน

การทำงานอัตโนมัติของทั้งระบบสามารถทำได้ผ่านอุปกรณ์ควบคุมระดับวัสดุของไซโลป้อนและไซโลเป้าหมายการควบคุมระดับวัสดุควรตรวจสอบให้แน่ใจว่าไซโลที่รับอยู่ในสถานะเต็มหรือเป็นไปตามข้อกำหนดอื่นๆในฐานะที่เป็นชิ้นส่วนไฟฟ้าหลัก การควบคุมระดับวัสดุสามารถเปลี่ยนรอบการลำเลียงโดยการเปิดฟังก์ชันทิศทางของวาล์วแบ่ง และขนส่งวัสดุไปยังถังเป้าหมายที่ต้องการ

คุณสมบัติหลักของผลิตภัณฑ์

① ความสามารถในการลำเลียงขนาดใหญ่: > 300t/h;

② ระยะทางไกล: ＞ 2000m;

③ การใช้พลังงานต่ำ: ＜ 3.8kWh/t · km;

④ การสึกหรอต่ำ: อายุการใช้งานของท่อ> 10 ปี;

⑤ ความเร็วต่ำ: ความเร็วเริ่มต้น 6-10m/s;

⑥ อัตราส่วนผสมสูง: ＞ 30 กก./กก.

⑦ รูปแบบกระบวนการที่ยืดหยุ่น ปราศจากฝุ่น อัตราการทำงานสูง การลงทุนที่ต่ำกว่าเมื่อเทียบกับการลำเลียงแบบกลไก และค่าบำรุงรักษาที่ต่ำกว่า

พื้นที่ใช้งาน

อุปกรณ์และระบบลำเลียงด้วยลม PCD ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น วัสดุก่อสร้าง เคมีภัณฑ์ เหมืองแร่ พลังงาน และโลหะวิทยาวัสดุลำเลียงประกอบด้วยซีเมนต์ วัตถุดิบ เถ้าลอย ปูนขาว ตะกรันแคลเซียมคาร์ไบด์ที่แห้งแล้ว ผงตะกรัน ผงตะกรันเหล็ก ผงถ่านหิน ผงอะลูมิเนียมออกไซด์ ผงอะลูมิเนียม ผงฟอสเฟต ผงไพโรฟิลไลต์ และผงซิลิกอนอินทรีย์
