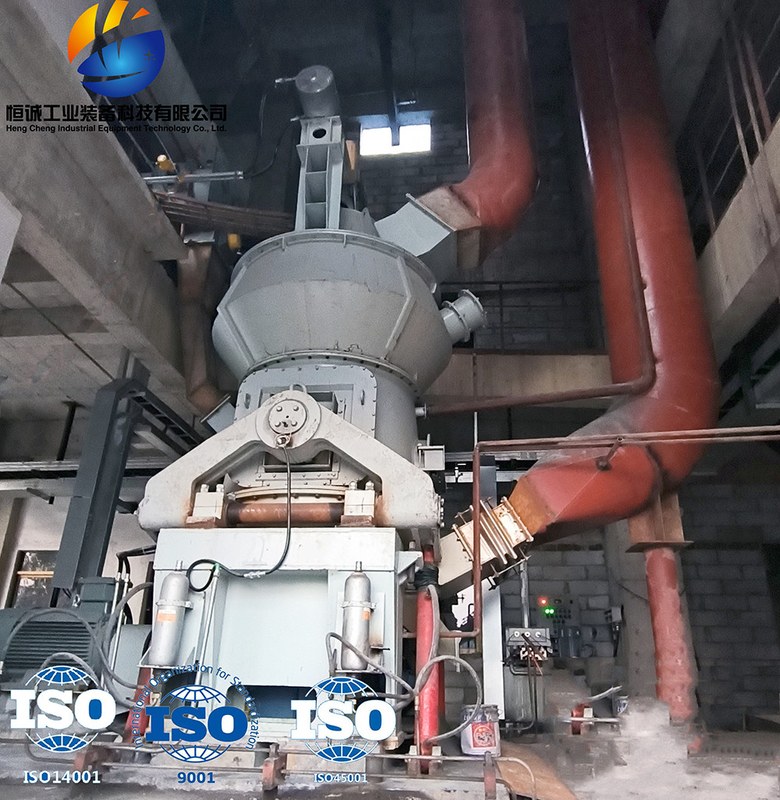

โรงสีถ่านหินบดแนวตั้ง HVM1300M สำหรับความจุ 8 ตัน/ชม. สีแอนทราไซต์

กรณีวิศวกรรม
การจัดหาการออกแบบทางวิศวกรรมและการผลิตอุปกรณ์ของระบบการเตรียมถ่านหินแบบป่นในแนวตั้ง HVM2800M
ประเภทวัสดุแปรรูป: ถ่านหินบิทูมินัส
ความจุ: ≥ 80t/h
ความวิจิตรของผลิตภัณฑ์: 200 เมช, ผ่าน 85%

วัสดุที่สามารถแปรรูปโดยโรงสีแนวตั้ง HVM:เฟอร์ไรต์, ตะกรัน, ตะกรัน, ซีเมนต์, เพชร, แร่เหล็ก, แร่โครเมียม, แร่แมงกานีส, เหมืองทอง, เหมืองทองแดง, แร่อลูมิเนียม, แร่ตะกั่วสังกะสี, แร่ไนโอเบียมแทนทาลัม, แร่โพลีเมทัลลิก, แร่นิกเกิล, บอกไซต์, ซิลิกอนคาร์ไบด์, ไททาเนียมไดออกไซด์, แป้ง, เบนโทไนต์, แคลไซต์, ดินขาว, กราไฟต์, ไมกา, วอลลัสโตไนท์, เฟลด์สปาร์, โดโลไมต์, ไพโรฟิลไลต์, ทรายควอทซ์, ฟลูออไรต์, หินปูน, ซิลิคอนอินทรีย์, หินดินดานหินปูนลิเธียม, เถ้าภูเขาไฟ, ถ่านหิน ฯลฯ

หลักการทำงาน:มอเตอร์ไฟฟ้าจะขับเคลื่อนจานเจียรให้หมุนผ่านตัวลดขนาด และวัสดุจะตกลงจากช่องป้อนเข้าสู่ศูนย์กลางของจานเจียรในเวลาเดียวกันอากาศร้อนจะเข้าสู่ห้องบดจากช่องอากาศภายใต้การกระทำของแรงเหวี่ยง วัสดุจะเคลื่อนไปที่ขอบของแผ่นเจียรเมื่อผ่านร่องวงกลมบนจานเจียร ลูกกลิ้งบดจะถูกบดขยี้วัสดุที่บดแล้วจะถูกรับโดย Jet stream ที่วงแหวนลมที่ขอบของจานเจียรอนุภาคขนาดใหญ่ตกลงบนแผ่นเจียรโดยตรงเพื่อการเจียรอีกครั้งเมื่อวัสดุในกระแสลมผ่านตัวแยกไดนามิกและสถิต ภายใต้การทำงานของโรเตอร์หมุน ผงหยาบจะตกลงบนแผ่นเจียรเพื่อทำการบดอีกครั้งผงละเอียดที่มีคุณสมบัติเหมาะสมจะถูกบดพร้อมกับการไหลเวียนของอากาศ รวบรวมในอุปกรณ์รวบรวมผงซึ่งเป็นผลิตภัณฑ์วัสดุที่มีความชื้นจะถูกทำให้แห้งระหว่างการสัมผัสกับก๊าซร้อนเพื่อให้ได้ความชื้นของผลิตภัณฑ์ที่ต้องการ

ตารางพารามิเตอร์ของโรงสีถ่านหินแนวตั้ง


เครื่องเจียรแนวตั้งมีข้อได้เปรียบ เช่น ประสิทธิภาพการเจียรสูง, การใช้พลังงานต่ำ, ขนาดอนุภาคป้อนขนาดใหญ่, ปรับความละเอียดของผลิตภัณฑ์ได้ง่าย, การไหลของกระบวนการอุปกรณ์ที่เรียบง่าย, พื้นที่พื้นขนาดเล็ก, เสียงรบกวนต่ำ, การปล่อยฝุ่นขนาดเล็ก, การใช้งานและการบำรุงรักษาง่าย, ต้นทุนการดำเนินงานต่ำ และการใช้วัสดุที่ทนต่อการสึกหรอต่ำ
มันสามารถใช้กันอย่างแพร่หลายในพลังงาน, โลหะ, ซีเมนต์, อุตสาหกรรมเคมี, แร่อโลหะและอุตสาหกรรมอื่น ๆ ส่วนใหญ่สำหรับการบดซีเมนต์ดิบ, ปูนเม็ด, ผงหินปูน desulfurization ของโรงไฟฟ้า, ผงตะกรัน, แร่แมงกานีส, ยิปซั่ม, ถ่านหิน, Baryte, แคลไซต์ บ็อกไซต์ และวัสดุอื่นๆ
ระบบโรงสีแนวตั้งประกอบด้วยโฮสต์ เครื่องป้อน ลักษณนาม เครื่องเป่าลม อุปกรณ์ท่อ ถังเก็บ ระบบควบคุมไฟฟ้า ระบบรวบรวม ฯลฯ ออกแบบและผลิตอุปกรณ์แรงดันโมดูลาร์ที่ได้มาตรฐานเมื่อกำลังการผลิตของโรงสีแนวตั้งเพิ่มขึ้น จำนวนลูกกลิ้งบดของโรงสีแนวตั้งก็สามารถเพิ่มขึ้นได้ตามลำดับสามารถใช้ตัวลดแรงขับมอเตอร์เพื่อขับเคลื่อนจานเจียรให้หมุนได้วัสดุจะเคลื่อนที่ไปรอบ ๆ จานเจียรภายใต้แรงเหวี่ยง และเข้าไประหว่างลูกกลิ้งบดกับจานเจียรภายใต้แรงกดของลูกกลิ้งเจียร วัสดุจะถูกบดเนื่องจากแรงอัด การบด และแรงเฉือน ผงดินจะถูกเป่าโดยกระแสลมของเครื่องเป่าลมไปยังตัวแยกประเภทเหนือเครื่องหลักเพื่อทำการคัดแยกอนุภาคที่หยาบเกินไปยังคงตกลงไปในเครื่องหลักเพื่อทำการเจียรใหม่ ในขณะที่อนุภาคที่ตรงตามข้อกำหนดความละเอียดจะไหลเข้าสู่เครื่องดักจับฝุ่นแบบพัลส์พร้อมกับลมหลังจากการเก็บรวบรวม พวกเขาจะถูกระบายออกทางท่อทางออกของผงเพื่อสร้างผลิตภัณฑ์สำเร็จรูปการไหลของอากาศบริสุทธิ์จะไหลเข้าสู่เครื่องเป่าลมผ่านท่อบนตัวเก็บพัลส์และปล่อยสู่ชั้นบรรยากาศ
