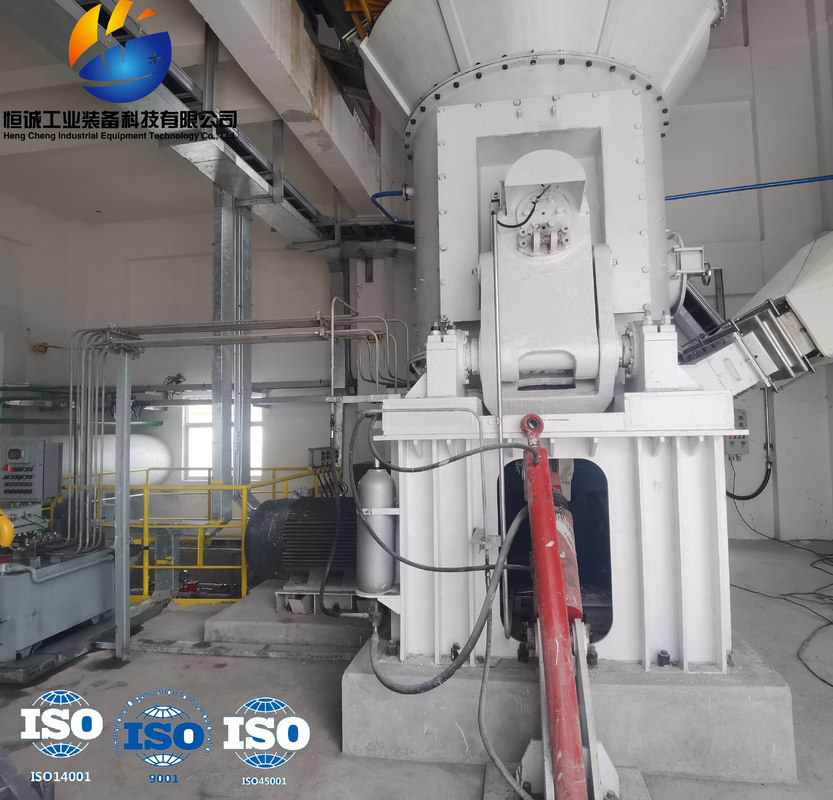

โรงสีถ่านหินแนวตั้งประหยัดพลังงานอัตโนมัติสำหรับการบดถ่านหินในโรงงานปูนซีเมนต์

หลักการทำงานของโรงบดถ่านหินแนวตั้งคืออะไร?

มอเตอร์ไฟฟ้าขับเคลื่อนจานเจียรให้หมุนผ่านตัวลด และวัสดุจะตกลงไปที่ศูนย์กลางของจานเจียรจากช่องป้อนในเวลาเดียวกัน อากาศร้อนจะเข้าสู่ห้องบดจากช่องอากาศภายใต้การกระทำของแรงเหวี่ยงหนีศูนย์ วัสดุจะเคลื่อนไปทางขอบของแผ่นเจียรเมื่อผ่านร่องวงกลมบนแผ่นเจียร พวกมันจะถูกลูกกลิ้งบดบดวัสดุที่ถูกบดจะถูกรับโดยกระแสเจ็ทที่วงแหวนลมที่ขอบของแผ่นเจียรอนุภาคขนาดใหญ่ตกลงบนแผ่นเจียรโดยตรงเพื่อทำการเจียรอีกครั้งเมื่อวัสดุในกระแสลมไหลผ่านตัวแยกแบบไดนามิกและแบบคงที่ ภายใต้การทำงานของโรเตอร์หมุน ผงหยาบจะตกลงบนแผ่นเจียรเพื่อทำการเจียรอีกครั้งผงละเอียดที่ผ่านการรับรองจะถูกบดพร้อมกับการไหลเวียนของอากาศ สะสมในเครื่องรวบรวมผงซึ่งเป็นผลิตภัณฑ์วัสดุที่มีความชื้นจะถูกทำให้แห้งในระหว่างการสัมผัสกับก๊าซร้อนเพื่อให้ได้ความชื้นของผลิตภัณฑ์ที่ต้องการ

โรงสีถ่านหินแนวตั้งเหมาะสำหรับการบดวัสดุที่มีความแข็งปานกลาง เช่น ถ่านหินบิทูมินัส และใช้ในระบบการบดแบบเป่าด้วยแรงดันบวกโดยตรงสำหรับการเผาไหม้ถ่านหินบิทูมินัสนำไปใช้ในอุตสาหกรรมต่างๆ เช่น พลังงาน โลหะวิทยา วัสดุก่อสร้าง และวิศวกรรมเคมีเครื่องนี้ไม่เพียงแต่มีลักษณะของการใช้พลังงานต่อหน่วยต่ำ พื้นที่พื้นขนาดเล็ก ระบบบดง่าย เสียงต่ำ และการทำงานที่เชื่อถือได้ แต่ยังมีข้อได้เปรียบที่ไม่เหมือนใคร เช่น อัตราส่วนการบดขนาดใหญ่ อายุการใช้งานที่ยาวนานของชิ้นส่วนการเจียร ช่วงการใช้วัสดุที่กว้าง และการบังคับใช้ที่ดีที่โหลดสูงและต่ำ
เครื่องนี้ไม่เพียงแต่มีลักษณะของการใช้พลังงานต่อหน่วยต่ำ พื้นที่พื้นขนาดเล็ก ระบบบดง่าย เสียงต่ำ และการทำงานที่เชื่อถือได้ แต่ยังมีข้อได้เปรียบที่ไม่เหมือนใคร เช่น อัตราส่วนการบดขนาดใหญ่ อายุการใช้งานที่ยาวนานของชิ้นส่วนการเจียร ช่วงการใช้วัสดุที่กว้าง และการบังคับใช้ที่ดีที่โหลดสูงและต่ำ

ตารางพารามิเตอร์ของโรงสีแนวตั้งถ่านหิน

ข้อได้เปรียบ
1. มีประสิทธิภาพและประหยัดพลังงาน:
(1) ประสิทธิภาพการบดสูงและการใช้พลังงานต่ำ เมื่อเทียบกับโรงสีลูก การใช้พลังงานลดลง 40% -50%
(2) กำลังการผลิตเครื่องจักรเดี่ยวขนาดใหญ่ สามารถใช้ไฟฟ้าจากหุบเขาต่ำได้
(3) เทคโนโลยีและอุปกรณ์การบดแนวตั้งได้รับการสนับสนุนอย่างจริงจังต่อเทคโนโลยีใหม่เพื่อการอนุรักษ์พลังงานและการลดการบริโภค ซึ่งเอื้อต่อการเสริมสร้างความแข็งแกร่งทางการแข่งขันขององค์กรในอุตสาหกรรมผงในภูมิภาคนี้และแม้แต่ทั่วประเทศ
2. บำรุงรักษาง่ายและต้นทุนการดำเนินงานต่ำ:
(1) สามารถหมุนลูกกลิ้งบดออกจากเครื่องได้โดยใช้อุปกรณ์ไฮดรอลิก และการเปลี่ยนแผ่นซับปลอกลูกกลิ้งและพื้นที่การบำรุงรักษาของโรงสีมีขนาดใหญ่ ทำให้การดำเนินการบำรุงรักษาสะดวกมาก
(2) สามารถใช้ปลอกลูกกลิ้งบดแบบกลับหัวได้เพื่อยืดอายุการใช้งานของวัสดุที่ทนต่อการสึกหรอ
(3) ก่อนสตาร์ทเครื่อง ไม่จำเป็นต้องใช้ผ้ากับแผ่นเจียร และสามารถเริ่มโรงสีได้โดยไม่ต้องโหลด ซึ่งช่วยลดปัญหาในการสตาร์ทเครื่อง
(4) การสึกหรอต่ำ วัสดุพิเศษสำหรับลูกกลิ้งบดและแผ่นซับแผ่นดิสก์ ส่งผลให้มีอายุการใช้งานยาวนาน
(5) ระบบอัตโนมัติระดับสูง: เทคโนโลยีการควบคุมอัตโนมัติใช้ PLC ซีรีส์ Siemens จากประเทศเยอรมนี ซึ่งมีระบบควบคุมอัตโนมัติซึ่งสามารถควบคุมระยะไกลและใช้งานง่ายโดยทั่วไปแล้วการประชุมเชิงปฏิบัติการสามารถบรรลุการดำเนินงานไร้คนขับซึ่งช่วยประหยัดต้นทุนการดำเนินงาน
3. ต้นทุนการลงทุนที่ครอบคลุมต่ำ:
การผสมผสานระหว่างการบด การอบแห้ง การบด และการลำเลียง การไหลของกระบวนการทำได้ง่าย อุปกรณ์ของระบบมีน้อย รูปแบบโครงสร้างมีขนาดกะทัดรัด และพื้นที่พื้นเพียง 50% ของโรงสีลูกชิ้นสามารถจัดกลางแจ้งได้โดยมีต้นทุนการก่อสร้างต่ำซึ่งช่วยลดต้นทุนการลงทุนขององค์กรได้โดยตรง
4. คุณภาพผลิตภัณฑ์ที่มีเสถียรภาพ:
(1) วัสดุจะอยู่ในเครื่องบดในช่วงเวลาสั้นๆ ทำให้ง่ายต่อการตรวจจับการกระจายขนาดอนุภาคและองค์ประกอบของผลิตภัณฑ์ และรับประกันคุณภาพของผลิตภัณฑ์ที่มั่นคง
(2) ผลิตภัณฑ์มีสัณฐานวิทยาของอนุภาคสม่ำเสมอ การกระจายขนาดอนุภาคแคบ มีการไหลที่ดี และสามารถปรับตัวผลิตภัณฑ์ได้ดี
5. ความน่าเชื่อถือสูง
(1) การใช้อุปกรณ์จำกัดลูกกลิ้งบดเพื่อหลีกเลี่ยงการสั่นสะเทือนที่รุนแรงที่เกิดจากการแตกหักของวัสดุในช่วงเวลาทำงานของโรงสี
(2) การใช้อุปกรณ์ปิดผนึกแบบลูกกลิ้งชนิดใหม่ การปิดผนึกมีความน่าเชื่อถือมากขึ้น และไม่จำเป็นต้องมีพัดลมปิดผนึก ช่วยลดปริมาณออกซิเจนในโรงสีและบรรลุประสิทธิภาพการปราบปรามการระเบิดที่ดีขึ้น
6. การคุ้มครองสิ่งแวดล้อม:
(1) ระบบทั้งหมดของเครื่องบดแนวตั้ง HVM มีการสั่นสะเทือนต่ำและมีเสียงรบกวนต่ำ
(2) ระบบถูกปิดผนึกโดยรวม ทำงานภายใต้แรงดันลบเต็มรูปแบบ และไม่มีฝุ่นรั่วไหล โดยพื้นฐานแล้วบรรลุเวิร์คช็อปที่ปราศจากฝุ่น


คดีวิศวกรรม
การจัดหาการออกแบบทางวิศวกรรมและการผลิตอุปกรณ์ของระบบเตรียมถ่านหินบดในโรงสีแนวตั้ง HVM1500
ประเภทวัสดุแปรรูป: ถ่านหินดิบ
ความจุ: ≥ 18t/ชม
ความละเอียดของผลิตภัณฑ์: 200 ตาข่าย, ผ่าน 90%
