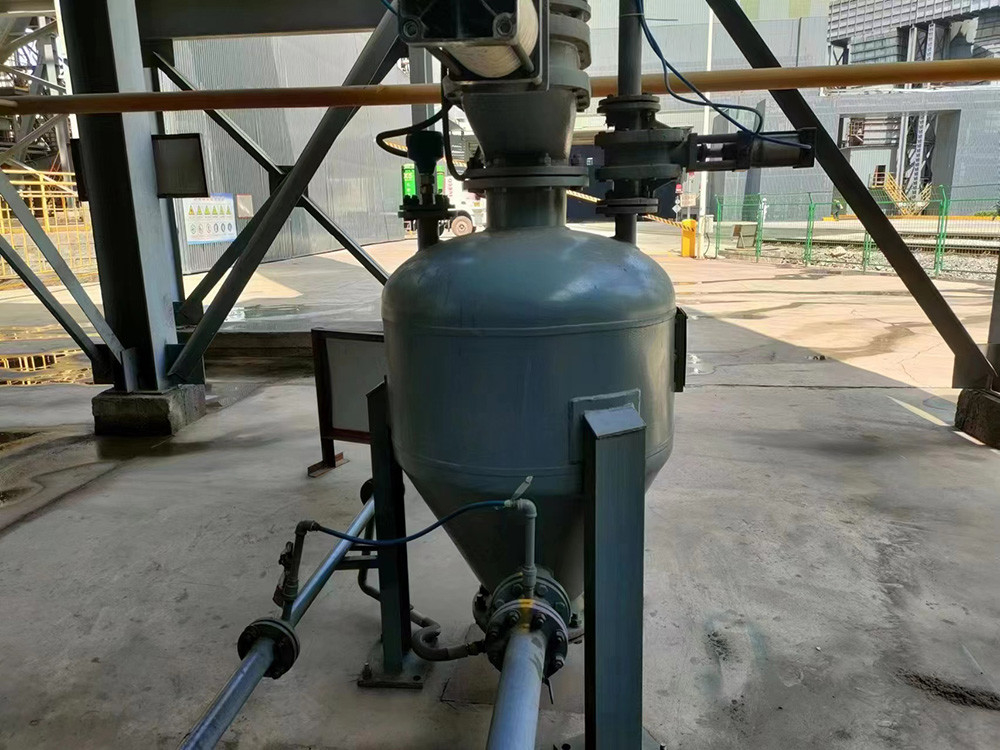

ระบบขนส่งปนูเมติกปูนหินปูน ปั๊ม Silo ความจุ 300 T/H

ระบบส่งลม - ปั๊มส่งลม Siloความจุในการขนส่ง 300 t/h

คําอธิบาย

เครื่องขนส่งอากาศทํางานอย่างไร
ระบบส่งอากาศของปั๊มเก็บระยะหนา
หลักการทํางานของแรงดันบวก ขนส่งอากาศระยะหนา
ปั๊มขนส่งระยะหนา เป็นอุปกรณ์ขนส่งระยะหนาแบบไดนามิกแบบพนูเมติกที่น่าเชื่อถือได้มาก ซึ่งขนส่งวัสดุเป็นผงภายใต้ความดันสูง (ต่ํากว่า 1000kPa)มีสองวิธีการลดสําหรับปั๊มระยะหนา, โดยการปล่อยของล่างเป็นวิธีการที่ใช้กันทั่วไป วัสดุในถังถูกทําให้เหลวผ่านถังอุดอัดทรงโคลน, เครื่องฉีดน้ํา, หรือวิธีอื่น ๆการตั้งชั้นแผ่นการปรับระบายน้ําในด้านล่างสามารถอนุญาตให้วัสดุที่จะถูกปล่อยออกจากส่วนบนของถัง, และการกระจายของก๊าซที่ขนส่งไปในระนาบเข้าที่แตกต่างกันในถังขึ้นอยู่กับคุณสมบัติของวัสดุที่ขนส่ง

การขนส่งอากาศระยะหนาอัดแรงบวก เป็นกระบวนการขนส่งที่ไม่ต่อเนื่อง พร้อมคลื่นเข้าและออก ท่อขนส่งวัสดุ ท่อบรรทุกอากาศและปั๊มไซโลสแตนดาร์ท. ก่อนที่ปั๊มซิลโอจะให้อาหาร ซิลโอจะเก็บวัสดุที่ขนส่งไว้ และซับทั้งหมดจะปิด
กระบวนการของการดําเนินการทั้งหมดของการขนส่งอากาศในระยะหนาแน่นแรงดันบวกคือดังต่อไปนี้:
1. เปิดวาล์วอาหารและวาล์วไอออก และปั๊ม bin จะอาหารที่ความดันปกติจนกว่าเครื่องวัดระดับประกาศว่า bin เต็มและสัญญาณแสดงสัญญาณหยุด
2. ปิดแวลล์อาหารและแวลล์ไอออก แล้วเปิดแวลล์อากาศแรงดันสูงเพื่อกดดันถัง
3. เมื่อความดันการทํางานได้รับ, เปิดซับอากาศส่งและซับอากาศปล่อย, และวัสดุเริ่มต้นการส่ง;
4ปลายขนส่งถูกแสดงโดยสวิทช์ความดัน, นาฬิการะดับ, หรือเวลาเรลเล่ ในขณะนี้ วาล์วอากาศแรงดันสูงและวาล์วการปล่อยปิดดังนั้นอากาศกดทั้งหมดจะใช้ในการทําความสะอาดท่อบรรทุก; เปิดซองไอออกด้วยกันเพื่อลดความดันภายในถังลงสู่ความดันปกติ หลังจากรอบการทํางานบ้านหนึ่งเสร็จสิ้น, วงจรอื่น ๆ ยังคง

ตารางพารามิเตอร์ปั๊มถังขนส่งอากาศขนาดใหญ่

ตารางพารามิเตอร์ปั๊มถังขนส่งอากาศระยะไกล

ตารางปารามิเตอร์ปั๊มถังขนส่งปนูเมติกแบบเกรดแบบปกติ

ตารางพารามิเตอร์ของขนาดเล็ก ปนูเมติกส่งปั๊มบังเกอร์

ลักษณะหลักของสินค้า

1 ความจุในการขนส่งขนาดใหญ่ > 300t/h

2 ระยะทางไกล: > 2000m

3 การบริโภคพลังงานต่ํา: < 3.8kWh/t · km

4 การสกัดสภาพต่ํา: อายุการใช้งานของท่อ > 10 ปี

5 ความเร็วต่ํา: ความเร็วเริ่มต้น 6-10m/s

6 อัตราการผสมผสานสูง > 30kg/kg

7 การวางแผนกระบวนการที่ยืดหยุ่น ไม่ฝุ่น, อัตราการทํางานสูง, การลงทุนที่ต่ํากว่าเมื่อเทียบกับการขนส่งทางกล และค่ารักษาที่ต่ํากว่า

ปัจจุบันระยะทางขวางขนส่งยาวที่สุดของเราคือ 2200m และความสูงคือ 30m ความจุขนส่งสูงสุดของหน่วยเดียวคือ 300 t / h การบริโภคพลังงานการขนส่งต่ํากว่า 3.8kWh/t · km, อายุการใช้งานของท่อตรงมากกว่า 10 ปี, และอายุการใช้งานของเอ็นบอยมากกว่า 3 ปี.เราพัฒนาการออกแบบวิศวกรรมที่ดีที่สุดและแผนการเลือกอุปกรณ์โดยพิจารณาตามความต้องการของลูกค้าและปริมาตรต่างๆ เช่น รายละเอียดของวัสดุขยะ, ผลงาน, ระยะทางการขนส่ง, ปริมาณการขนส่ง, และสภาพภูมิศาสตร์ที่ให้โดยลูกค้า เช่น การคํานวณปริมาณอากาศ, อัตราส่วนท่อ,การรักษาการเก็บฝุ่นในโกดังรับและแผนหลังการขาย

จากประสบการณ์ด้านวิศวกรรมที่กว้างขวาง ส่วนใหญ่ของกระบวนการขนส่งอากาศระยะสั้นระยะหนาแรงดันบวก ส่วนใหญ่แบ่งออกเป็น 3 กระบวนการดังต่อไปนี้
